GGD交流低壓配電櫃

GGD型交流低壓配電櫃（以下簡稱配電櫃）用于發電廠、變電站、廠礦企業等電力用戶，作為交流50~60Hz，額定工作電壓380V、額定工作電流至2500A的配電系統中，作為動力、照明及配電設備的電能轉換、分配與控制之用。
産品具有分段能力高，動熱穩定性好，結構新穎、合理、電氣方案切合實際，系列性使用性強，防護等級高等特點。可作為更新換代的産品使用。

産品描述

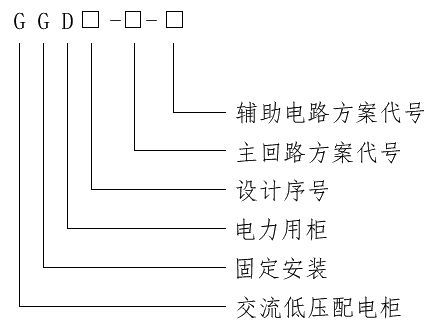

産品型号及含義

使用條件

技(jì )術參數

GGD型交流低壓配電櫃的櫃體采用通用櫃形式，構架用8MF冷彎型鋼局部焊接組裝而成，并有20模的安裝孔，通用系數高；

GGD櫃充分考慮散熱問題，在櫃體上下兩端均有不同數量的散熱槽孔，當櫃内電器元件發熱後，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進櫃，使密封的櫃體自下而上形成一個自然通風道，達到散熱的目的；

GGD櫃按照現代化工業産品造型設計的要求，采用黃金分割比的方法設計櫃體外形和各部分的分割尺寸，使整櫃美觀大方，面目一新；

櫃體的頂蓋在需要時可拆除，便幹現場主母線的裝配和調整，櫃頂的四角裝有吊環，用于起吊和裝運；

櫃體的防護等級為IP30，用戶也可根據環境的要求在IP20-1P40之間選擇。

上一頁

MNS型戶内金屬封閉抽屜式開關櫃

下一頁

GCK低壓抽出式開關櫃

服務熱線

010-87566063

聯系我們

北京市北京經濟技(jì )術開發區西環南路18号C座525

關注我們

京ICP證000000号

關注我們

服務熱線

010-87566063

聯系我們

北京市北京經濟技(jì )術開發區西環南路18号C座525

額定工作電壓	380V
頻率	50HZ
額定絕緣電壓	660V
額定工作電流	400,630,1000	1000,1500,1600		2000、2500、3150
額定分段電流	15KA	30KA		50KA
峰值耐受電流	30KA	63KA	105KA
外殼防護等級	IP30
外殼尺寸（WDH）	600(800,1000)600(800,1000)2200
