GCK低壓抽出式開關櫃

适用于交流50HZ，額定工作電壓小于等于660V的低壓配電系列中作為受電、饋電、母聯、照明、電動機控制及功率補償之用，它包含動力中心（PC）和電動機控制中心（MCC）兩部分，并可設計成固定櫃和抽屜櫃混合型系統，滿足不同的供配電需要。

産品描述

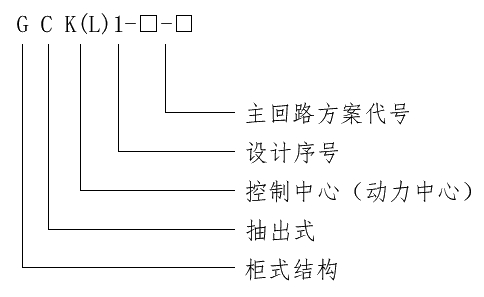

産品型号及含義

使用條件

技(jì )術參數

整櫃采用拼裝式組合結構，模數孔安裝，零部件通用性強，适用性好，标準化程度高；

櫃體上部為母線室、前部為電器室、後部為電纜進出線室，各室間有鋼闆或絕緣闆作隔離，以保證安全；

MCC櫃抽屆小室的門與斷路器或隔離開關的操作手柄設有機械聯鎖，隻有手柄在分斷位置時門才能開啓；

受電開關、聯絡開關及MCC櫃的抽屈具有三個位置: 接通位置、試驗位置、斷開位置；

開關櫃的頂部根據受電需要可裝母線橋。

上一頁

GGD交流低壓配電櫃

下一頁

GCS低壓抽出式開關櫃

服務熱線

010-87566063

聯系我們

北京市北京經濟技(jì )術開發區西環南路18号C座525

關注我們

京ICP證000000号

關注我們

服務熱線

010-87566063

聯系我們

北京市北京經濟技(jì )術開發區西環南路18号C座525

額定工作電壓		380V
頻率		50HZ
額定絕緣電壓		660/690V
額定工作電流	水平母線	1600、2000、3150
	垂直母線	630A、800A
額定短時耐受電流		50kA、80KA
額定峰值耐受電流		105 KA/0.1S、176KA/0.1S
外殼防護等級		IP40
外殼尺寸（WDH）		600(800,1000)800(1000)2200
